徐向陽教授團隊《薄壁行星輪滾針軸承載荷分布的快速計算方法》
2022-12-21
原創 | 智能傳動研究中心ITRC
隨著行星傳動系統的快速發展，越來越多的行星輪設計成薄壁結構，以降低高速離心帶來的慣性力，同時還能適配尺寸更大的滾針軸承，以提升傳動系統的功率密度和可靠性，并獲得更緊湊的結構布置。盡管如此，行星輪的薄壁設計將降低結構剛度，使其容易發生形變，并進一步影響軸承載荷分布及使用壽命。針對這一問題，北航智能傳動研究中心（ITRC）聯合德國波鴻魯爾大學工業與車輛傳動研究所開展了深入研究，提出了一種快速計算薄壁行星輪內圈變形及其滾針軸承載荷分布的數值模型。
一、行星輪滾針軸承簡介
算提出了挑戰。

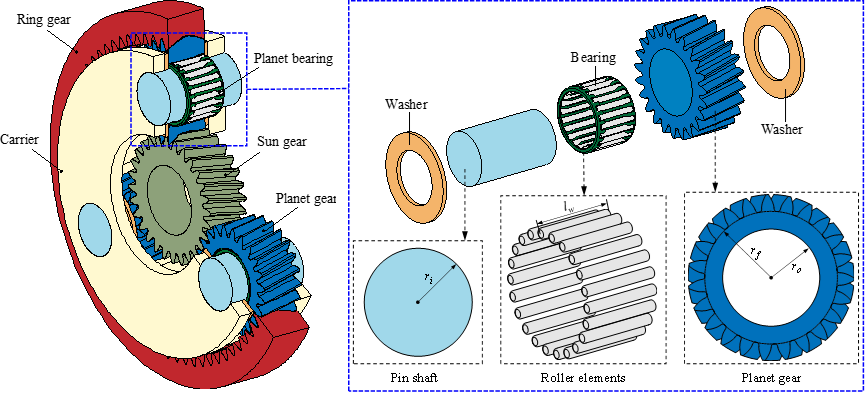

圖1：典型簡單行星排基本結構示意圖
二、建模方法
針對上述問題，研究團隊提出了一種將曲梁理論和傳遞矩陣法相結合的建模方法，用于求解計算行星輪內圈的變形及軸承載荷分布。具體思路為：基于行星輪齒面和軸承的受力，將行星輪內圈離散為多個曲梁，其中離散的依據在于滾針的接觸位置和齒面載荷的分布；基于是否承受載荷，曲梁還將進一步分為點曲梁和具有一定弧長的曲梁，其中點曲梁用于引入行星輪外部載荷（齒輪接觸力或軸承支撐力），而具有一定弧長的曲梁則用于構建曲梁兩端受力和變形的函數關系，并用傳遞矩陣的方式進行數學描述；結合各曲梁所在的圓周角度，對它們進行連接，從而建立薄壁行星輪柔性內圈的數值模型，整個建模過程如圖2所示。另外，需要指出的是，在模型搭建過程中，齒輪嚙合力是預先求解的，該結果來源于基于切片理論的齒面接觸模型，而由于軸承各滾針的初始接觸狀態未知，我們將其等效為一個彈簧剛度單元。

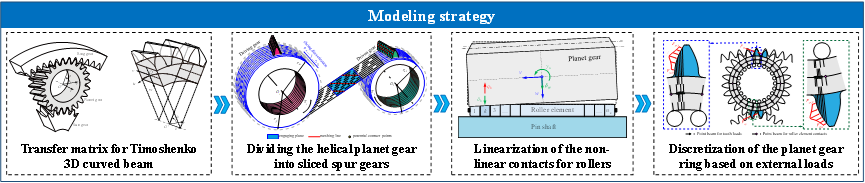

圖2：求解薄壁行星輪內圈變形的建模方法
基于上述模型，可求解得到行星輪內圈的變形，結合ISO/TR 16281和滾針切片思想，可以求解滾針軸承的接觸應力及使用壽命。
三、結果分析
為驗證所提出建模方法的有效性，我們搭建了相應的有限元模型進行了對比分析。仿真結果表明兩個模型計算得到的行星輪內圈變形結果非常接近，其中數值模型得到的最大變形量為24.73μm，而有限元模型為23.92μm，誤差不到3.5%，如圖3所示。數值模型得到的滾針軸承接觸應力分布也和有限元模型具有良好的一致性，驗證了模型的正確性。此外，在我們仿真分析中發現，執行一次有限元仿真通常需要數周，而數值模型則只需要幾分鐘，這也進一步反映了我們所構建模型在計算速度上的優勢。

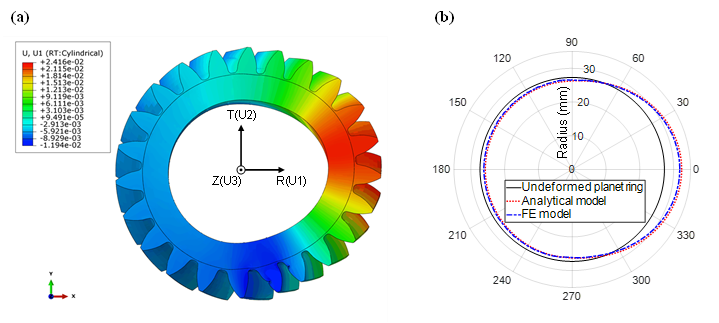

圖3：（a）行星輪變形有限元仿真結果，（b）兩種模型的行星輪內圈變形對比
2）剛性行星輪和柔性行星輪對比
圖4：（a）行星輪內圈位置角定義；（b）剛性和柔性行星輪內圈的滾針軸承載荷分布
3）行星輪螺旋角影響
圖5：不同行星輪螺旋角下的滾針軸承載荷分布
4）行星輪輪緣厚度影響

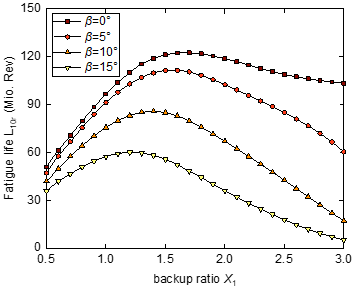

圖6：行星輪輪緣厚度對滾針軸承壽命的影響

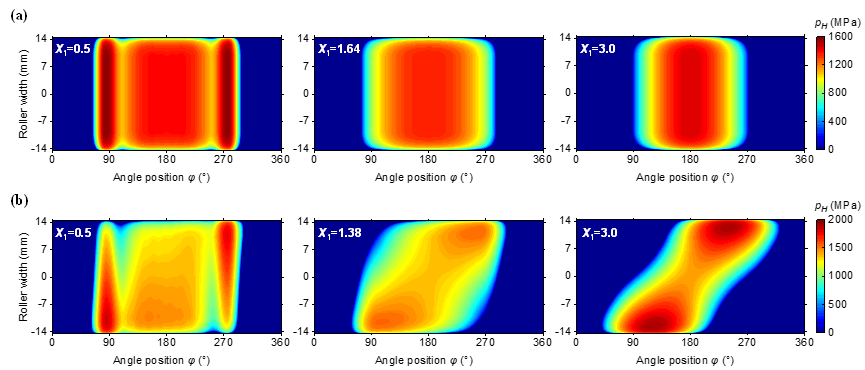

圖7：（a）直齒和斜齒（β=10°）行星輪不同輪緣厚度下滾針軸承載荷分布
5）軸承間隙影響

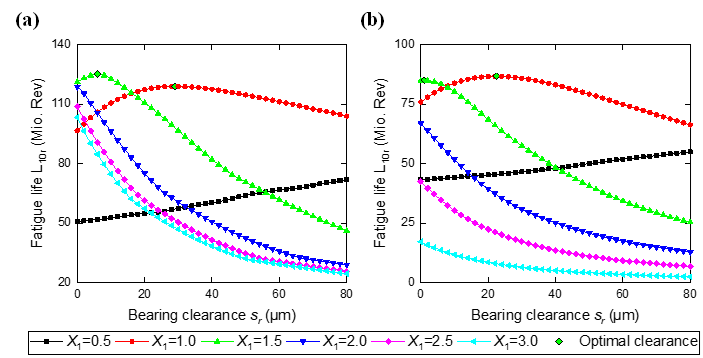

圖8：（a）直齒和斜齒（β=10°）行星輪不同輪緣厚度下間隙對壽命影響規律
四、結論
1.通過聯合曲梁理論和傳遞矩陣法，構建了計算薄壁行星輪變形和滾針軸承載荷分布的數值模型，該模型仿真結果和有限元模型吻合度高，但計算效率可以大幅提升。
2.對于薄壁行星輪，剛性齒圈的假設無法正確求解滾針軸承載荷分布，更無法反映因結構變形導致的齒面載荷到滾針軸承的傳遞行為。
3.行星輪螺旋角的增加會降低薄壁行星輪滾針軸承壽命，主要原因在于斜齒行星輪齒面載荷會導致滾針軸承出現偏載和局部應力集中。
4.行星輪輪緣厚度會對滾針軸承載荷分布及壽命顯著影響，對于不同的螺旋角，存在一個最優厚度，得到最大的使用壽命及對應的最佳載荷分布。
5.軸承間隙對軸承壽命的影響與行星輪輪緣厚度有關，壁厚過小，間隙增加可以增加軸承壽命，壁厚過大則反之；壁厚適中時，同樣存在一個最優間隙。
更多觀點和詳細內容可閱讀下方文章：
文章獲取：DOI：https://doi.org/10.1016/j.ijmecsci.2022.108019
引用詞條
參考文獻格式：Peng Dong, Junbin Lai, Wei Guo, Peter Tenberge, Xiangyang Xu, Yanfang Liu, Shuhan Wang.An analytical approach for calculating thin-walled planet bearing load distribution. International Journal of Mechanical Sciences, 2023, 108019.
